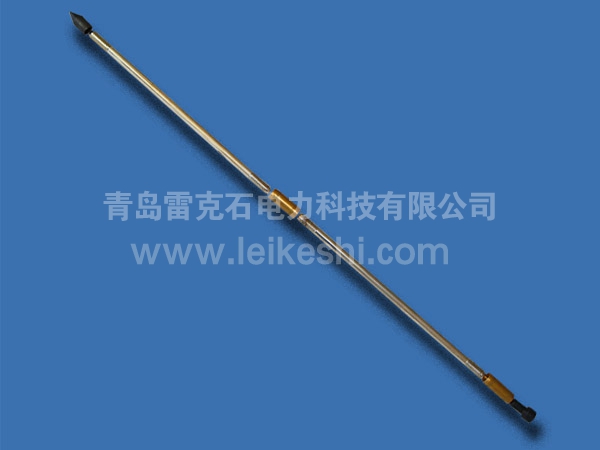

鍍錫銅接地棒

[1]鍍錫銅接地棒的材料選擇：采用碳素鋼，平均抗拉強度600MPa。

[2] 鍍銅層:采用電鍍的方法在鋼芯和銅之間形成一個分子聯(lián)結的銅層，含銅量高達99.95％。終在銅，鎳和鋼之間形成一個高質量的聯(lián)結。鍍錫銅鋼接地棒的銅層厚度為0.25毫米，誤差為+0.002和-0.00mm,產品預期壽命超過50年,符合《 電網公司關于設備和建筑保持同壽命的文件》要求.

三、鍍錫銅接地棒

 1鍍錫層：錫的化學性質很穩(wěn)定，在常溫下不易被氧氣氧化，所以它經常保持銀閃閃的光澤。錫很柔軟，用小刀就能切開它；具有銀白色的光澤，它的延展性很好，能展成極薄的錫箔，厚度可以薄到0.04毫米以下。它的熔點很低，只有232℃，因此，在焊接時很容易被熔化，極易在放熱焊接中受熱熔化，冷卻固化。

   鍍錫銅材料在鋼芯上有一層鎳，在鎳層再鍍一層電解銅，然后在銅層表面再電鍍錫，這種工藝保證了銅層與鋼芯之間的**的分子聯(lián)結，同時錫與銅之間也很好的粘聯(lián)在一起，沒有物理壓合的縫隙，保障導體的整體性。

   錫具有極強的展性，使其能夠進行各種卷曲、拉伸等各種機械活動。因而錫附著在銅層不會影響鍍層的強度。而銅層是高強度電解銅通過電解原理，使其完全附著在鍍有鎳層的鋼芯上，錫銅鎳鋼結合面形成合金化分子級結構，在安裝敷設時可有效防止翹皮，開裂，脫落等現象。

材質分析及制造工藝要求：

、鍍錫銅接地棒規(guī)范：ASTMA 1080   AISIC 1017

、銅錠規(guī)范：DHP合金DHP#122CDA，符合ASTM B-572

、銅層厚度：標準鍍錫銅接地棒的鍍銅厚度超過UL、ANSI規(guī)范及GB50065的（0.254mm）?？筛鶕蛻粢箅婂?。

、鍍層：銅層含銅量：  99.9％以上。錫層含錫量：  99.9％以上。

、鍍錫銅接地棒彎曲30度時，折角外緣沒有破裂，內緣沒有波折。

、銅附著要求：附著試驗：以車床切削，由鍍錫銅表面往內部切削，使其小于原有直徑1mm車銷到足以暴露銅層與鋼棒，外表錫銅層不得有剝離現象。

、錫銅涂裝：  能持續(xù)性的涵蓋接地棒，除了截角及尖銳端。

、鍍錫銅接地棒的直徑：符合10/1000照直線誤差以內之要求。

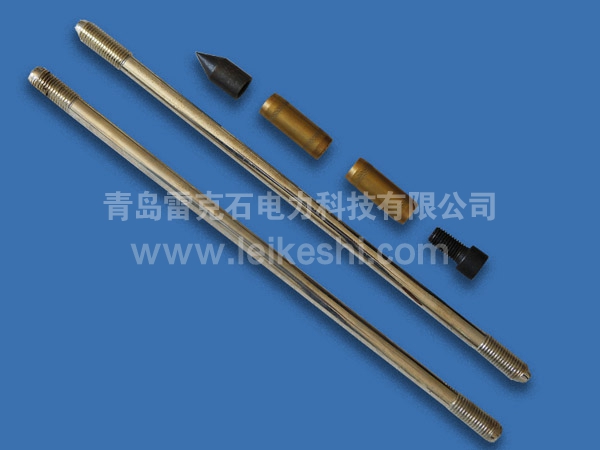

、邊結型地棒及滾圓搓牙：符合美國螺紋第二級規(guī)范，一端截角挫角，另一端截平挫牙，以提供插入大地時施加壓力的受力面。

鍍錫銅接地棒的特點：

【1】：完美的銅分子與鋼棒持續(xù)結合：由實心冷抽鋼棒.涂先鍍上一層鎳，再在鎳層上鍍厚度一致的銅。由于鎳與銅鋼均具有良好的粘結性能，從而確保銅層與鋼芯的完美結合.錫具有極強的展性，使其能夠進行各種卷曲、拉伸等各種機械活動.因而錫附著在銅層不會影響鍍層的強度.而銅層是高強度電解銅通過電解原理，使其完全附著在鍍有鎳層的鋼芯上，錫銅鎳鋼結合面形成合金化分子結構.

【2】：強度高，適于深鉆，從而容易打入地下，銅皮不破裂，不脫落.

【3】：由于銅錫結合物的極強的耐腐蝕性，使鍍錫銅鋼接地棒耐腐蝕性能良好.

【4】：錫銅層與鋼棒完美結合，錫銅層表面以25倍放大鏡檢測沒有破洞.

【5】：產品預期壽命超過50年.

【6】：施工十分方便，可手工或利用相關機械施工.
